MXFP8, MXFP4 및 NVFP4에 대한 자세한 설명

https://zhuanlan.zhihu.com/p/1969465397670551963



1. 왜 mxfp8, mxfp4, nvfp4 같은 저정밀도 형식이 필요한가?

1) 대규모 모델의 폭발적 성장으로 인한 계산 및 메모리 병목 심화

LLM의 파라미터 수는 이미 조 단위에 도달했고, 학습 시 필요한 FLOPs는 10²⁵을 넘는다.
기존 FP32나 BF16 형식은 대역폭과 메모리 사용량이 매우 높아, 처리량과 에너지 효율에 제한을 준다.
단순히 비트 너비만 줄인 INT8 또는 FP8을 적용하면 동적 범위가 충분하지 않아 학습 발산이나 성능 저하가 발생한다.

2) 기존 저정밀도 형식의 구조적 한계

• INT8: 사전에 scale을 설정해야 하며, LLM의 activation·gradient가 따르는 멱함수(power-law) 분포에서 outlier가 많아 clipping이 쉽게 발생한다.
• 표준 FP8(E4M3, E5M2 등): 부동소수점 구조이지만 전체 텐서에 단일 scale(per-tensor scaling)을 적용하기 때문에, 동일 블록 안의 큰 값과 작은 값을 동시에 잘 표현하기 어렵다. 이로 인해 양자화 오차가 커진다.

이 문제를 해결하기 위해 MX(Microscaling) 저정밀 형식이 등장했다.

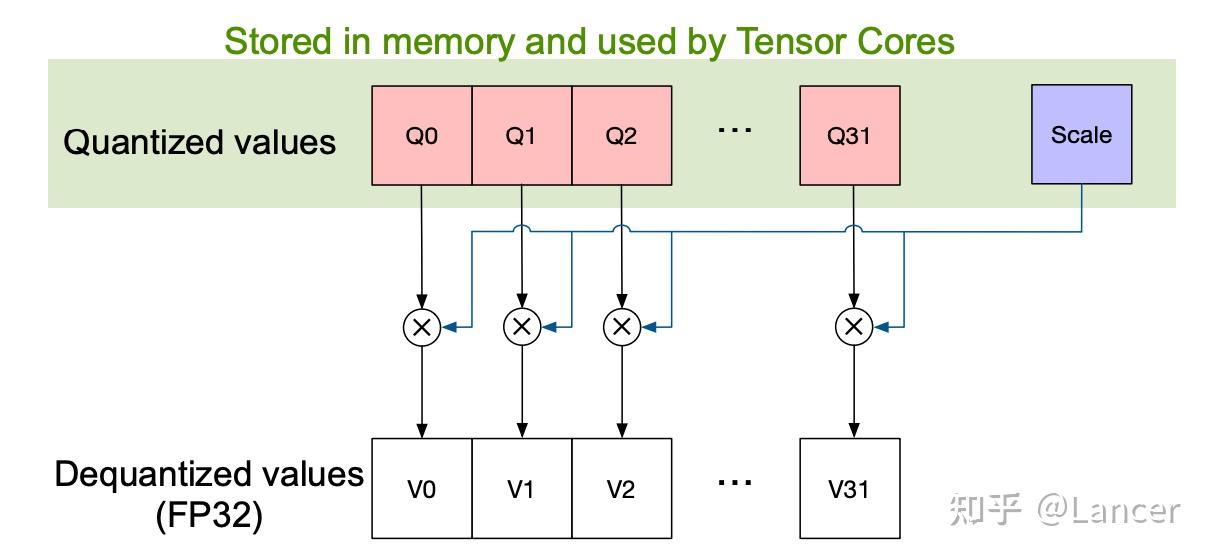

이는 ‘블록 단위 scale 공유 + 저정밀 요소’를 결합한 하이브리드 표현 방식이며 기본 구조는 다음과 같다.

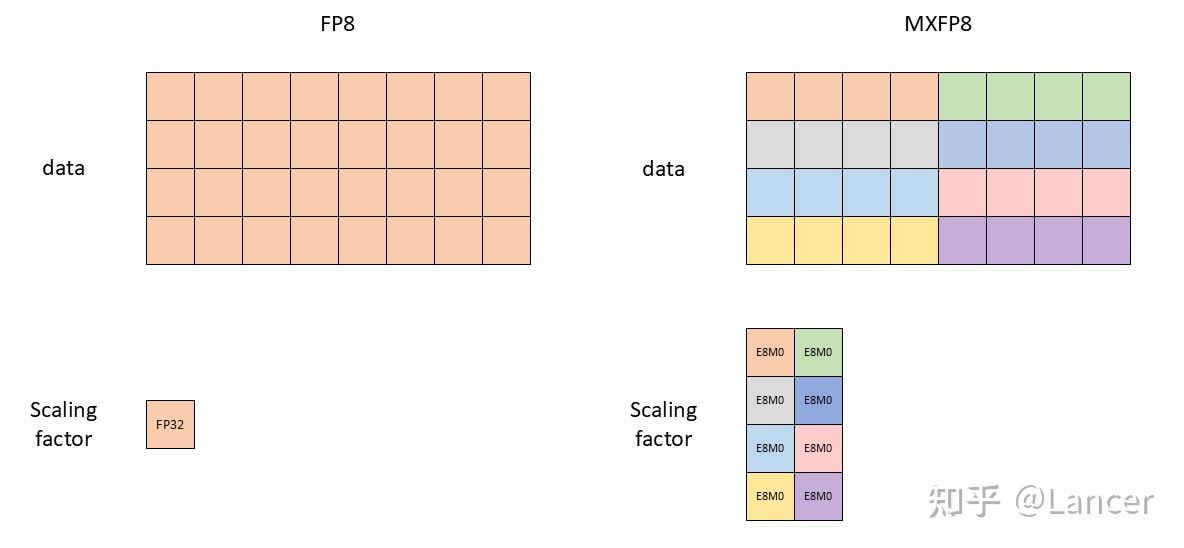

FP8과 MXFP8의 저장 방식 및 스케일링의 핵심 차이

• 공유 scale 1개: E8M0 형식(8비트 exponent 전용, 2의 거듭제곱 기반)
• MXFP 블록:
  • 32개의 저정밀 요소
    • FP8 / FP6 / FP4 / INT8 중 선택하여 구성



NVFP4는 MX 개념을 기반으로 한 NVIDIA의 공학적 확장 버전이다

• MX 형식의 핵심 패러다임인 ‘블록 단위 공유 scale + 저정밀 요소’ 구조를 그대로 계승한다.
• 하지만 더 작은 블록 크기(블록당 16개 요소) 및 더 정밀한 scale(E4M3) 등을 적용해,
  MXFP4가 4비트 환경에서 겪던 수치적 병목을 해결했다.
  이 병목은 scale이 2ⁿ 형태로만 가능해(지수 기반 이산적 scale),
  원래 데이터를 FP4가 표현할 수 있는 전체 구간(full representable range)에 최적으로 압축하지 못해
  유효 정밀도 및 동적 범위가 낭비되는 문제를 야기했었다.

전체적으로 보면 MX/NVFP 계열은
‘블록 단위 공유 scale + 저정밀 요소’ 를 결합한 하이브리드 표현 방식으로,
4bit에서 8bit 구간까지 넓은 동적 범위, 높은 수치 안정성, 높은 하드웨어 효율을 동시에 만족하는 통합 솔루션을 제공한다.
이는 LLM 대규모 학습이 지속적으로 확장되기 위한 핵심 기술적 경로라 할 수 있다.



2. mxfp8, mxfp4, nvfp4 소개

mxfp8, mxfp4, nvfp4는 모두 양자화(quantization) 형식으로,
기준이 되는 BF16 대비 메모리 사용량이 훨씬 적고 계산 속도는 더 빠르다.
다만 변환 과정에서 추가적인 변환 오버헤드와 정확도 손실이 발생할 수 있으며,
실제 성능은 다음 요소에 의해 좌우된다.

• GEMM 크기(M, K, N 차원)
• 양자화 오버헤드를 커널 내에서 얼마나 효과적으로 fusion했는지 여부

참고로, 본문에서는 mxfp6(E3M2 / E2M3) 은 다루지 않는다.
해당 형식은 mxfp4와 mxfp8 사이의 중간 수준 동적 범위 및 정밀도를 가지지만,
최신 NV Native 코드에서는 별도의 구현이 없는 것으로 확인된다.

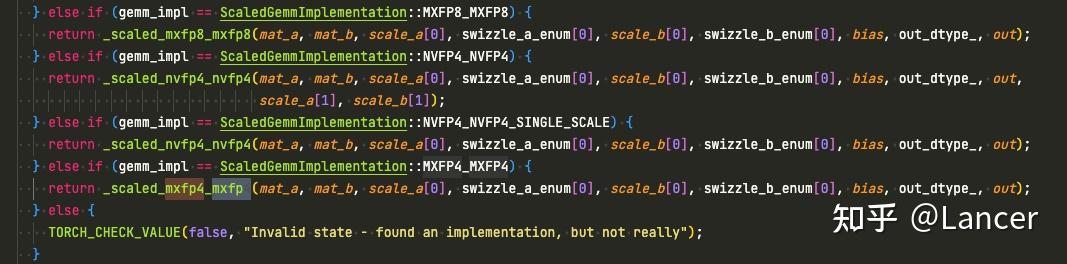

PyTorch 소스 코드



mxfp8과 mxfp4는 OCP(Open Compute Project) 에서 정의한 표준 저정밀 형식이며,
AMD MI350x와 NVIDIA Blackwell 모두에서 지원된다.
반면 nvfp4는 NVIDIA가 자체 개발한 형식으로,
Blackwell 아키텍처에서만 네이티브로 지원되며
표준 MX 형식보다 더 우수한 수치적 성능을 제공하는 것을 목표로 한다.

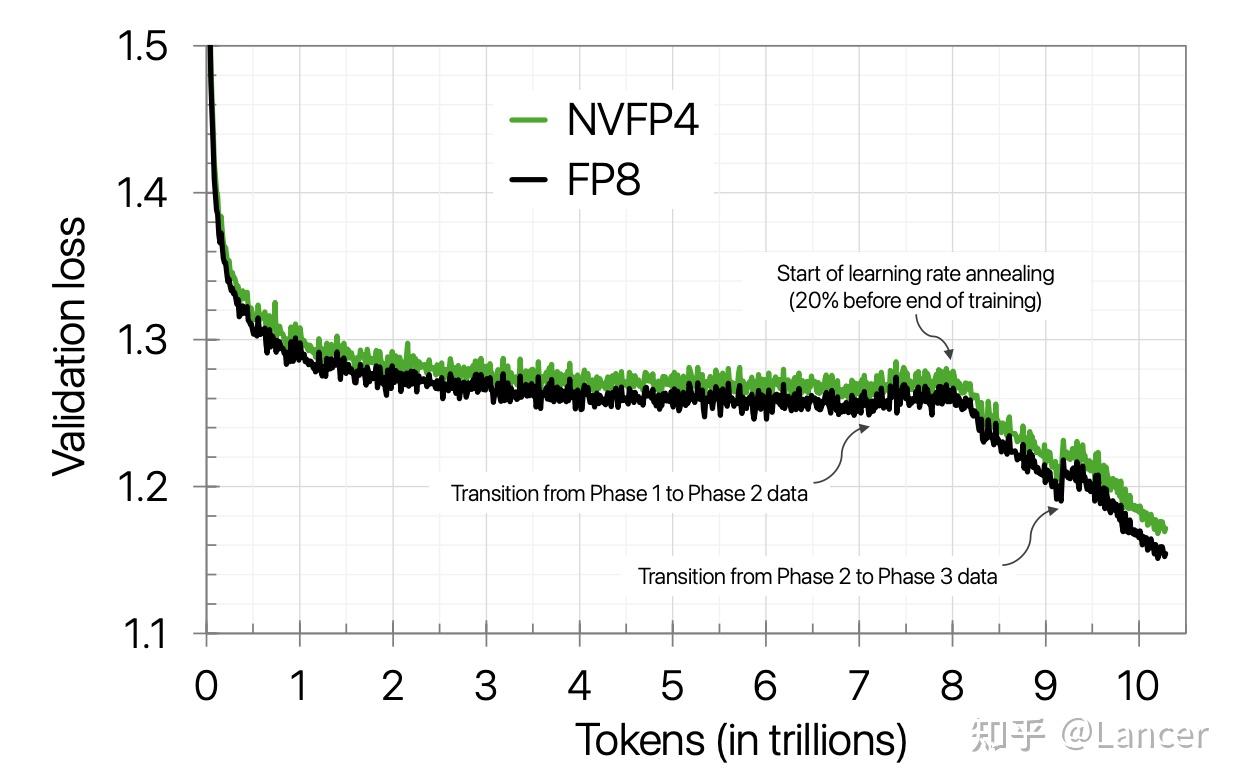

NVIDIA가 이전 연구에서 밝힌 바에 따르면,
10조(10 trillion) 토큰 규모의 초장기 학습에서도 NVFP4를 사용해
파라미터 12B의 LLM을 성공적으로 학습할 수 있었고,
학습 손실 곡선은 FP8과 거의 완전히 일치했으며,
다운스트림 작업에서의 성능 저하도 거의 없었다.
아래 그림이 그 결과를 보여준다.





3. PyTorch에서의 Microscaling 형식: 핵심 파라미터 비교

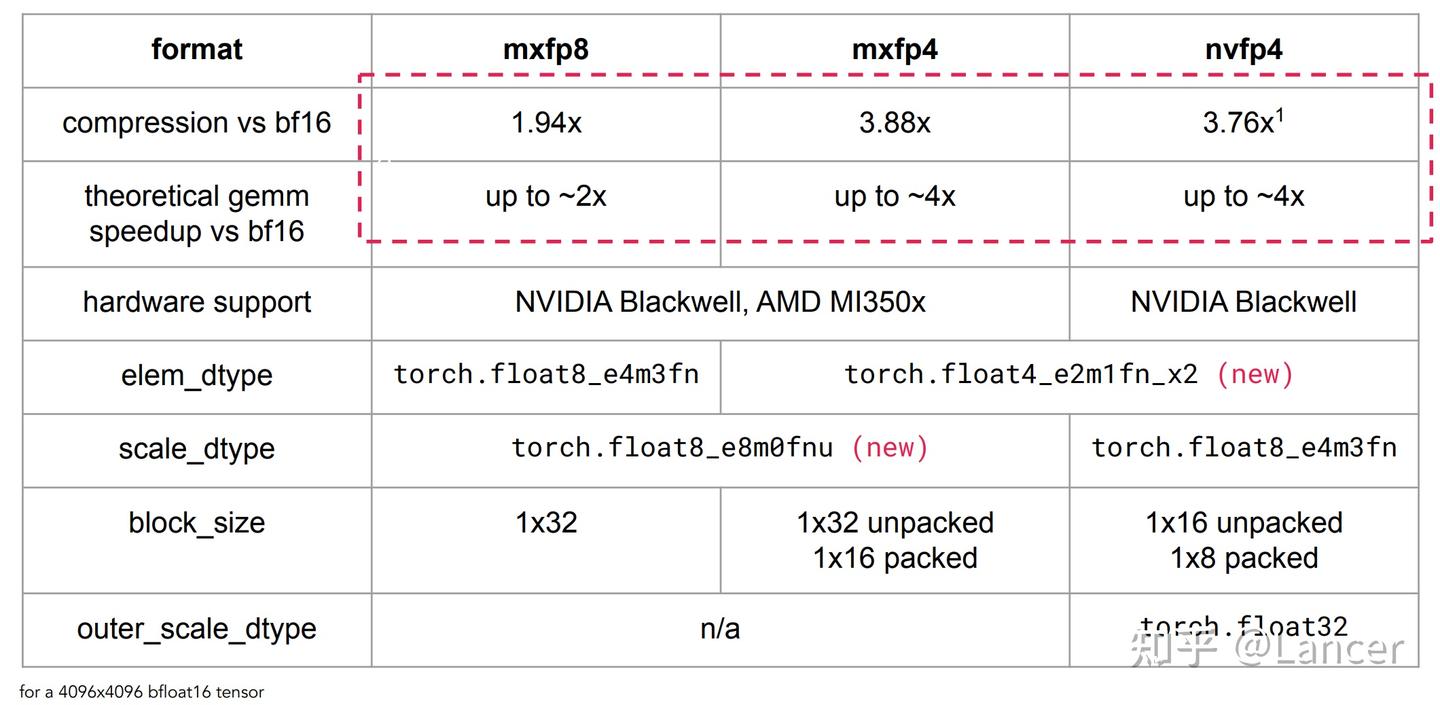

4096×4096 크기의 BF16 텐서를 기준으로 할 때, mxfp8, mxfp4, nvfp4가 PyTorch에서 사용하는 핵심 기술 파라미터는 다음 표와 같다.



4. Microscaling 형식의 구성 모듈

mxfp8, mxfp4, nvfp4는 모두 유사한 원리로 구성되며, 여기서는 mxfp8 기반 GEMM(일반 행렬 곱셈) 구성을 예시로 설명한다.

핵심 구성 요소는 다음 세 가지이다.

1. 새로운 데이터 타입
2. 새로운 스케일링 방식
3. 새로운 GEMM 계산 방식

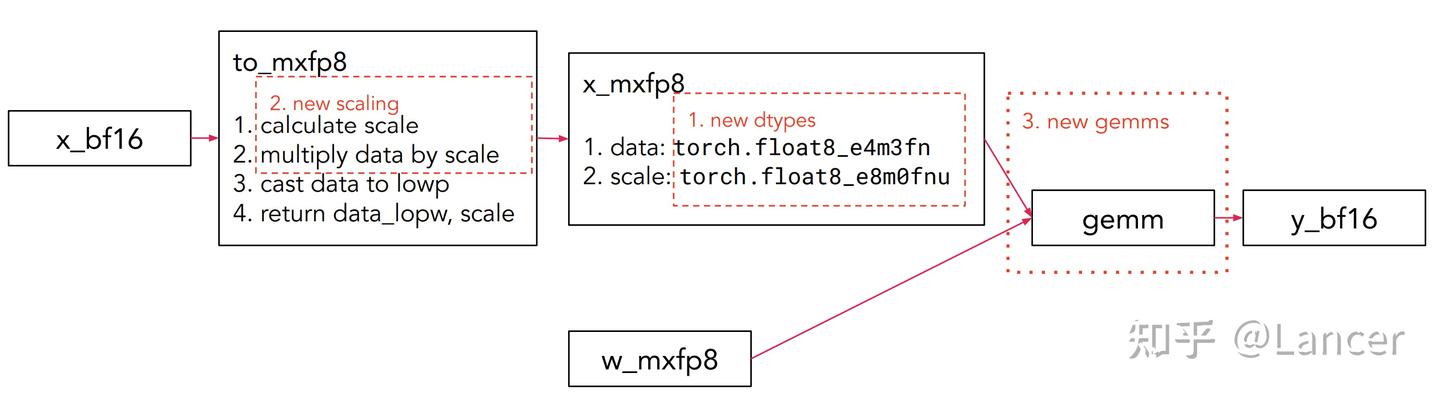

전체 흐름은 아래와 같다.



구체적인 흐름은 다음과 같다.

BF16 형식의 입력 데이터(x_bf16)가
→ 새로운 스케일링 방식과 데이터 타입 변환을 거쳐
→ MXFP8 형식 데이터(x_mxfp8)로 변환되고
→ 새롭게 정의된 GEMM 연산에 참여한 뒤
→ BF16 형식의 결과(y_bf16)를 출력한다.

이 과정에서 가중치(w) 역시
MXFP8 형식(w_mxfp8)으로 변환되어 연산에 사용된다.



(1) 데이터 타입

1. torch.float8_e8m0fnu

용도:
mxfp8 및 mxfp4 형식에서 사용되는 스케일링 데이터 타입으로,
torch.float32(단정밀도 부동소수점)의 부호 없는 지수 부분을 저장하는 데 활용된다.

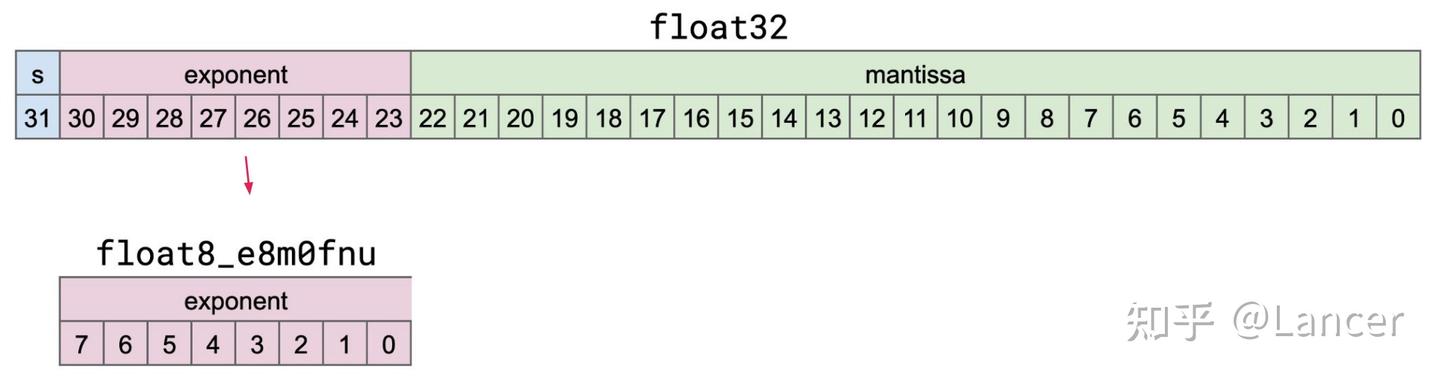

형식 구조

총 8비트로 구성되며, 지수 비트(0–7비트) 만 포함하고 가수 비트는 없다.
구체적인 비트 의미는 float32의 구조를 참고할 수 있다.
(float32는 부호 비트, 지수 비트, 가수 비트를 모두 포함하지만,
이 데이터 타입은 부호 없는 지수(exponent)만 추출해 저장한다.)

접미어 의미

• f: finite(유한값)
• n: nonstandard NaN(비표준 NaN)
• u: unsigned(부호 없음)

지원 버전

PyTorch 2.7.0 이상에서 사용 가능하다.



지원되는 연산

지원되는 기능

• 텐서 생성: empty, fill, zeros
• 바이트 단위 데이터 이동: cat, torch.view, torch.reshape
• 타입 변환(casting)
• scaled_mm(스케일링 기반 행렬곱)에서 mxfp8·mxfp4의 스케일 데이터 타입으로 사용 가능

지원되지 않는 기능

• 대부분의 기타 수학 연산은 미지원



2. torch.float8_e4m3fn

용도:
mxfp8 형식에서 요소(element) 데이터 타입으로 사용되는 8비트 부동소수점 형식이다.

형식 구조:
총 8비트로 구성되며

• 1비트 부호 비트(S)
• 4비트 지수 비트(e)
• 3비트 가수 비트(m)
  로 이루어져 실제 요소 값을 저장한다.

접미어 의미:

• f: finite(유한값)
• n: nonstandard NaN(비표준 NaN)

반올림 방식:
기본적으로 RTNE(Round to Nearest, Ties to Even)
즉, 가장 가까운 값으로 반올림하며, 정확히 중간값일 경우 짝수 쪽으로(round-to-even) 반올림한다.
이는 PyTorch의 기본 반올림 규칙과 동일하다.



3. torch.float4_e2m1fn_x2

용도:
mxfp4 및 nvfp4 형식에서 사용하는 요소(element) 데이터 타입으로,
두 개의 float4(4비트 부동소수점 수)를 1바이트(8비트) 안에 패킹하여 저장한다.



형식 구조

1바이트(8비트)를 두 부분으로 나누어, 각각 하나의 float4 데이터를 저장한다.

• 상위 4비트(7–4비트):
  • 1비트 부호(S, 7비트)
  • 2비트 지수(e, 6–5비트)
  • 1비트 가수(m, 4비트)
• 하위 4비트(3–0비트):
  • 1비트 부호(S, 3비트)
  • 2비트 지수(e, 2–1비트)
  • 1비트 가수(m, 0비트)

접미어 의미

• f: finite(유한값)
• n: nonstandard NaN(비표준 NaN)
• x2: 1바이트에 2개의 float4를 패킹(pack)한다는 의미

지원 버전

PyTorch 2.8.0 이상에서 사용 가능



지원되는 연산

지원 기능:

• 텐서 생성: empty, fill, zeros
• 바이트 단위 데이터 이동: cat, torch.view, torch.reshape
• scaled_mm 연산에서 mxfp4 및 nvfp4의 요소 타입(element data type) 로 사용 가능

지원되지 않는 기능:

• 대부분의 기타 수학 연산은 미지원

값의 표현 범위

각 float4는 총 16개의 값만 표현 가능하며, 값은 다음과 같다.

(2) 스케일링 방식

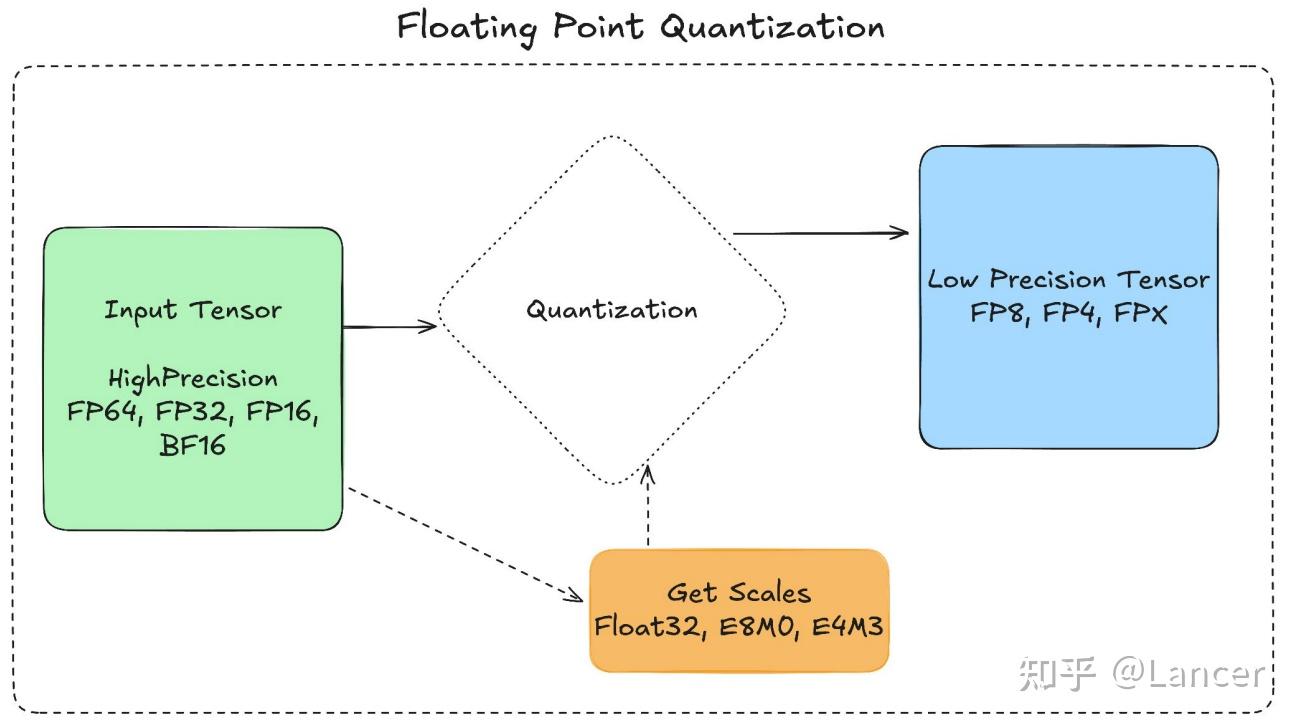

1. 스케일링의 핵심 원리

부동소수점 양자화는 고정밀 텐서(FP64, FP32, FP16, BF16 등)를
저정밀 텐서(FP8, FP4 등, 즉 본문에서 다루는 mxfp8, mxfp4, nvfp4)로 저장하고,
여기에 하나 또는 여러 개의 스케일링 인자(scale) 를 함께 사용한다.



스케일링 인자를 사용하는 목적은
고정밀 텐서의 실제 값 범위를
저정밀 텐서가 표현할 수 있는 값 범위에 맞게 정렬(alignment) 하는 것이다.



구체적인 과정은 다음과 같다.



• 스케일링 인자를 계산하여, 고정밀 데이터를 저정밀 형식의 유효 표현 범위 안으로 매핑한다.
• 고정밀 데이터를 스케일링 인자와 곱한 뒤, 직접 저정밀 데이터로 변환한다(필요 시 절단·반올림 포함).
• 원래 데이터가 필요하면, 저정밀 데이터를 다시 고정밀 형식으로 변환한 후 스케일의 역수(1/scale) 를 곱해 복원한다.
  다만 이 복원 과정에서는 일정 수준의 정밀도 손실이 발생한다.

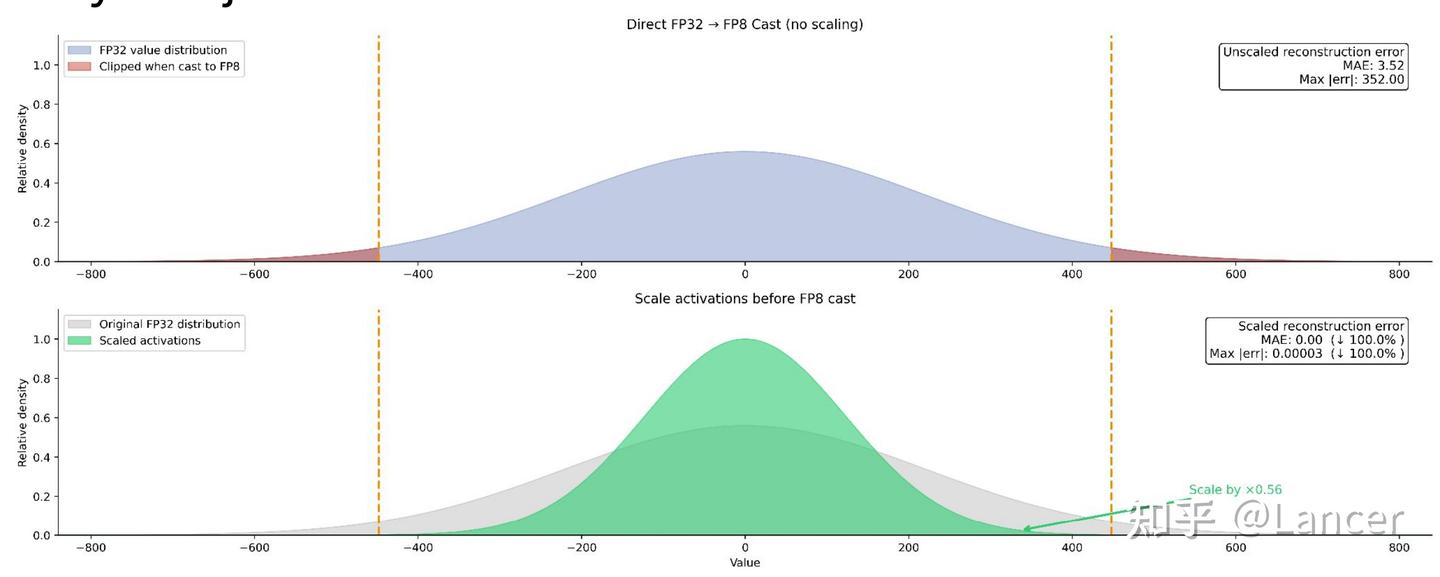

2. 왜 스케일링이 필요한가(왜 직접 변환하면 안 되는가)



위 그림에서 볼 수 있듯이,
FP32 값을 FP8(예: mxfp8)로 직접 변환하면 값이 잘려(truncation) 큰 오차가 발생한다
(최대 오차가 352.00까지 발생할 수 있음).



반면, 먼저 데이터에 스케일링(예: FP32 값을 0.56 배) 을 적용한 뒤 FP8로 변환하면
FP8이 표현할 수 있는 유효 범위 안에 값이 완전히 들어오게 되며,
그 결과 변환 오차를 크게 줄일 수 있다.

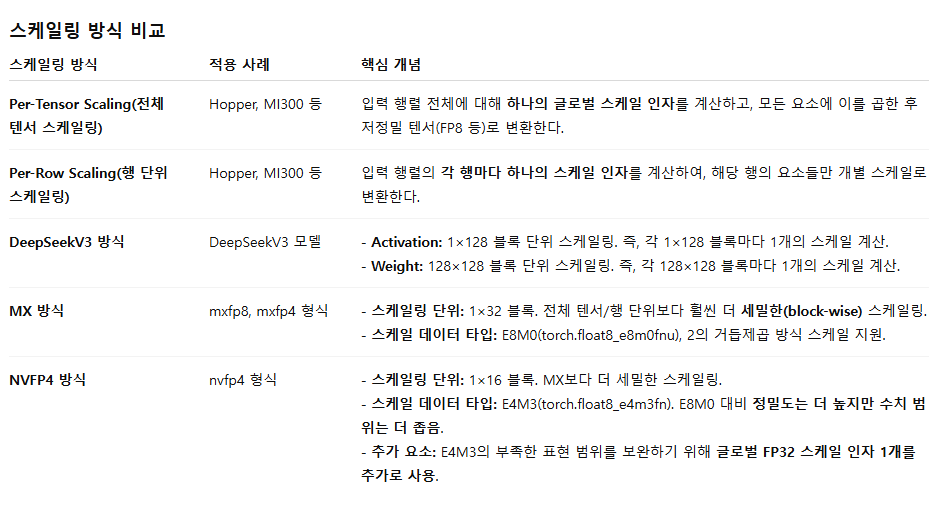

3. 주요 스케일링 방식

하드웨어 특성이나 모델 구조에 따라
스케일링의 방식(스케일링 규칙, 적용 단위 등이 달라지며),
주요 방식은 다음과 같다.

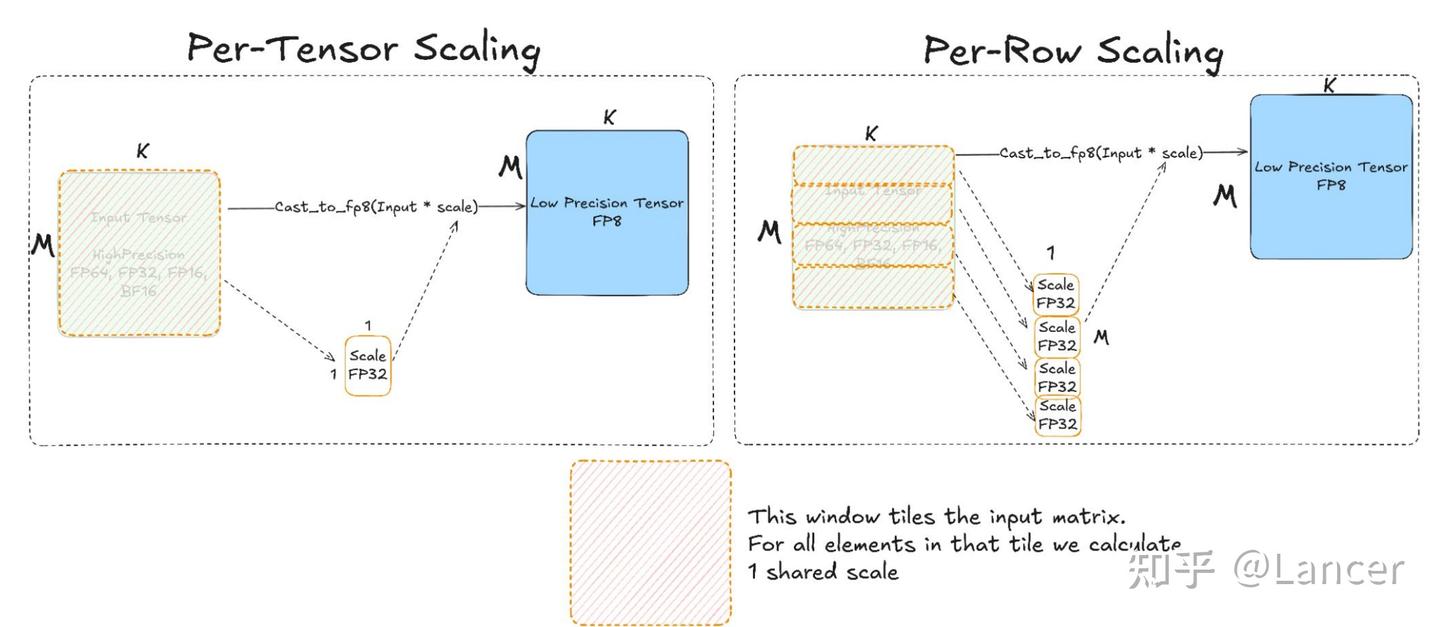

Hopper, MI300 Scaling

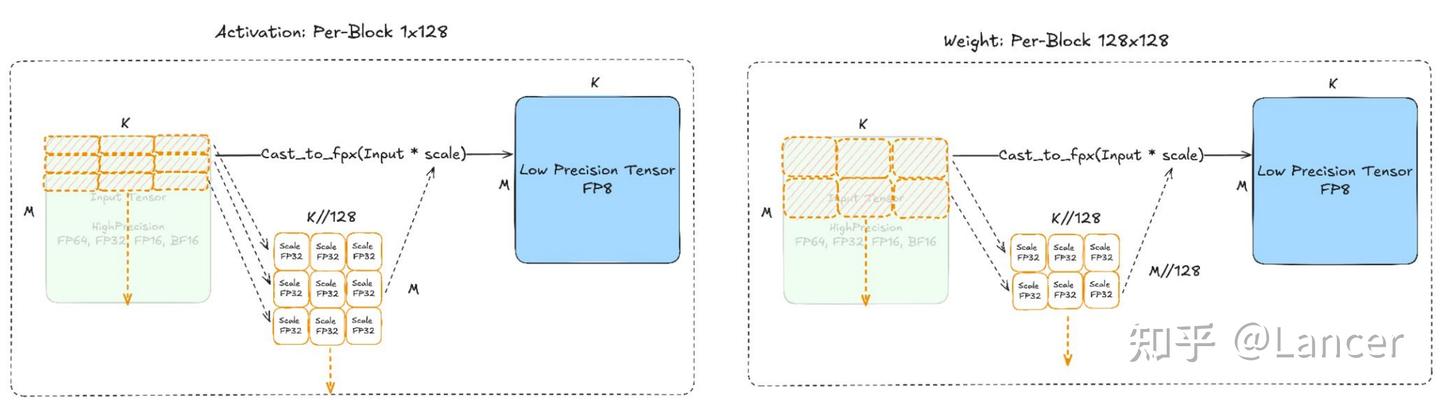

DeepSeekV3

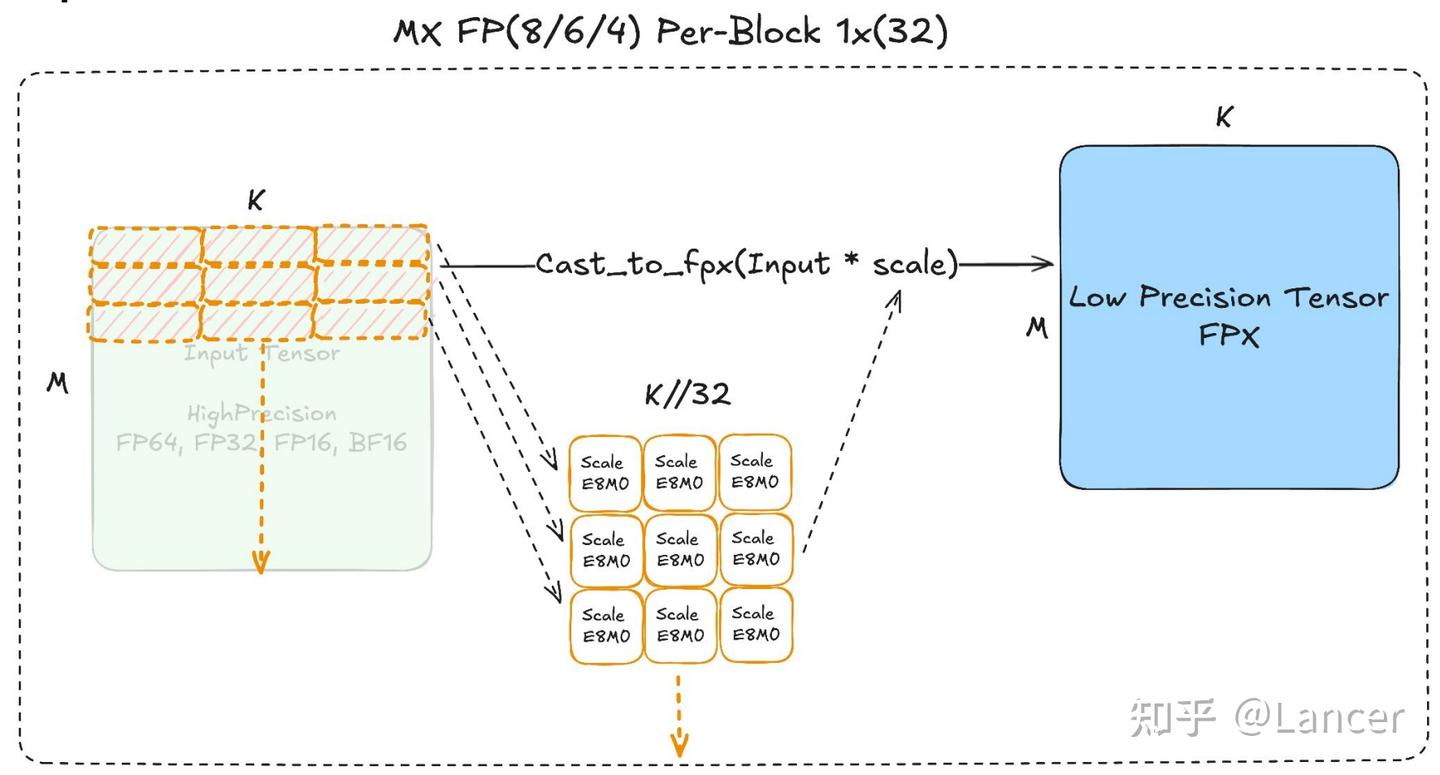

MX Scaling



NVFP4



4. torch.float8_e8m0fnu의 스케일(scale) 계산 방식

데이터의 최대 절대값 max(abs(x)) 로부터
E8M0(torch.float8_e8m0fnu) 스케일 인자를 계산하는 방식은 크게 두 가지가 있다.



① OCP MX 규격(floor 방식)

• max(abs(x))의 지수 비트(exponent) 를 추출한다.
• 그 지수에서 요소 데이터 타입(elem_dtype)의 최댓값 2의 거듭제곱(elem_dtype_maxpow2) 을 빼서 스케일을 결정한다.
• 하지만 NVIDIA는 기존 연구에서 이 방식이 일부 값에 대해 오버플로우(overflow)가 발생할 수 있다고 지적했다.
  → 이를 해결하기 위해 올림(round-up) 방식이 필요하다고 제안했다.

② NVIDIA 방식(rceil, round-up-ceil)

• 먼저 max(abs(x))을 해당 데이터 타입이 표현 가능한 최대 절대값(max_abs_dtype) 으로 나눈다.
• 그 결과를 올림(ceil) 처리한 뒤,
• 그 값의 지수 비트를 추출하여 스케일을 만든다.
• floor 방식보다 오버플로우 위험이 낮아 더 안정적인 스케일링을 제공한다.

(3) GEMM 계산

mxfp8 GEMM, nvfp4 GEMM 등 Microscaling 기반 GEMM의 핵심은,
저정밀 텐서(mxfp8, nvfp4 등) + 해당 스케일 인자를 조합해
전용 커널을 통해 고효율 행렬 곱셈을 수행하는 것이다.



구체적인 예시는 다음과 같다.



1. 블록 스케일링 mxfp8 GEMM

# 1. 입력 텐서 A, B를 mxfp8 형식으로 변환하고,
#    각 텐서의 스케일 인자 A_scale, B_scale을 함께 얻는다.
A_scale, A_fp8 = to_mxfp8(A)
B_scale, B_fp8 = to_mxfp8(B)

# 2. scaled_mm을 호출하여 mxfp8 형식으로 행렬 곱을 수행한다.
#    scale_recipe_b는 B의 스케일링 방식을 1×32 블록 단위(Blockwise1x32)로 지정한다.
#    output_dtype은 출력 결과를 bf16 형식으로 지정한다.
result = scaled_mm(
    A_fp8, B_fp8,
    scale_recipe_a=ScalingType.Blockwise1x32,
    scale_recipe_b=ScalingType.Blockwise1x32,
    output_dtype=torch.bfloat16
)

여기서 to_mxfp8(형식 변환), scaled_mm(스케일링 행렬 곱) 등의 함수와 커널은
PyTorch의 torch/ao 모듈에서 제공된다.



2. NVFP4 블록 스케일링 GEMM

# scaled_mm을 호출해 nvfp4 형식으로 행렬 곱을 실행한다.
# scale_a는 A의 스케일 인자를 지정:
#  - 1×16 블록 단위 스케일 인자(to_blocked(A.scales))
#  - + 글로벌 텐서 스케일 인자(A_global)
#
# scale_recipe_a는 A의 스케일링 방식을 지정:
#  - 1×16 블록 단위(Blockwise1x16)
#  - + 텐서 전체 단위(TensorWise)
result = scaled_mm(
    A.fp.t(), B.fp,
    scale_a=[to_blocked(A.scales), A_global],
    scale_recipe_a=[ScalingType.Blockwise1x16, ScalingType.TensorWise],
    # 기타 파라미터는 실제 사용 환경에 맞게 설정
)

이 계산 방식은

• 여러 개의 스케일 인자,
• 독립적인 메모리 재배치 패턴,
• 그리고 전용 커널(cuBLAS, Cutlass, rocBLAS, Composable Kernel 등)

에 대한 스케줄링을 모두 지원한다.



5. 성능 평가

NVIDIA B200 GPU에서의 테스트 결과에 따르면,
mxfp8과 nvfp4는 BF16 대비 GEMM 계산 성능에서 매우 큰 이점을 제공하며,
구체적인 결과는 다음과 같다.



(1) 절대 성능 비교

행렬 크기(M×K×N)가 256×256×256에서 16384×16384×16384로 커질수록,
mxfp8과 nvfp4의 커널 성능은 BF16을 지속적으로 초월하며 그 격차도 점점 커진다.

예를 들어,

• 행렬 크기가 16384×16384×16384일 때
  • nvfp4 성능은 약 6000 TFLOPS에 근접,
  • mxfp8은 약 4000 TFLOPS,
  • bf16은 약 2000 TFLOPS 수준에 그친다.

(2) 상대 성능 비교(BF16 대비 속도 향상 비율)

• 작은 행렬 크기(예: 256×256×256)에서는
  mxfp8과 nvfp4의 가속 비율이 거의 1에 가까워 눈에 띄는 이점이 없는데,
  이는 이 구간에서는 스케일링 및 형 변환 오버헤드의 비중이 높기 때문이다.
• 행렬 크기가 커질수록(예: 2048×2048×2048 이상)
  가속 비율이 점차 증가한다.
  • mxfp8: 최대 약 2배
  • nvfp4: 최대 약 3.5배
    이는 이론적 최대 가속 효과(mxfp8은 최대 2배, nvfp4는 최대 4배)에 부합한다.

(3) 스케일링 오버헤드 비교

스케일링 방식에 따라 오버헤드가 달라지며, 같은 행렬 크기에서도 차이가 나타난다.

• Per-row 스케일링과 MX 스케일링은 단일 커널에서 수행할 수 있어
  → 오버헤드가 낮다.
• Per-tensor 스케일링은 여러 커널이 협력해야 하므로
  → 오버헤드가 높다.
  예: 16384×16384×16384 행렬에서
  • per-tensor 스케일링 오버헤드: 약 0.15
  • per-row 스케일링 오버헤드: 약 0.1

6. 학습 및 추론에서의 성능 고려사항

(1) 학습(Training) 시나리오

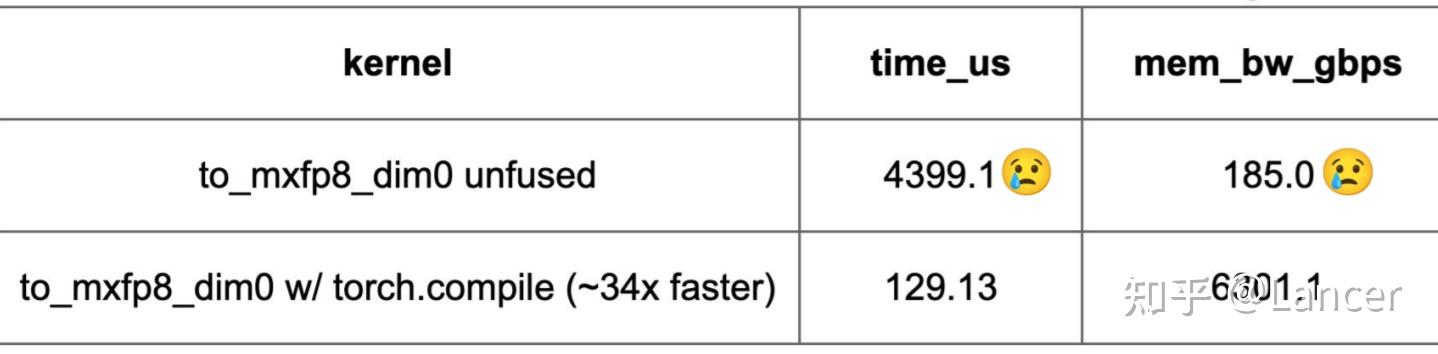

1. 스케일링(fusion) 커널의 통합이 핵심



NVIDIA B200 GPU에서 16384×16384 크기(M=K=16384) 의 행렬을 대상으로 테스트한 결과,
스케일링과 형 변환을 결합한 fused to_mxfp8 / to_mxfp4 / to_nvfp4 커널은
비(非)결합 커널 대비 10배 이상 빠른 성능을 보였다.



2. GEMM 행렬 크기는 충분히 커야 한다

GEMM의 행렬 크기(M×K×N)가 충분히 커야
스케일링 및 변환 오버헤드를 상쇄하고 실제 성능 향상을 얻을 수 있다.

성능 조건:

저정밀 형식의 성능이 BF16보다 우위가 되려면,

BF16 GEMM 시간 > 저정밀 GEMM 시간 + 저정밀 스케일링 오버헤드

여야 한다.

여기서

• GEMM 계산 시간은 행렬 크기의 세제곱(O(M×K×N)) 에 비례하고
• 스케일링 오버헤드는 이차항(O(M×K + M×N + K×N)) 에 비례한다.

따라서 행렬 크기가 커질수록,
GEMM의 삼차 복잡도가 스케일 오버헤드의 이차 복잡도를 압도하게 되어
저정밀 형식(mxfp8, nvfp4 등)의 성능 이점이 더 뚜렷하게 나타난다.

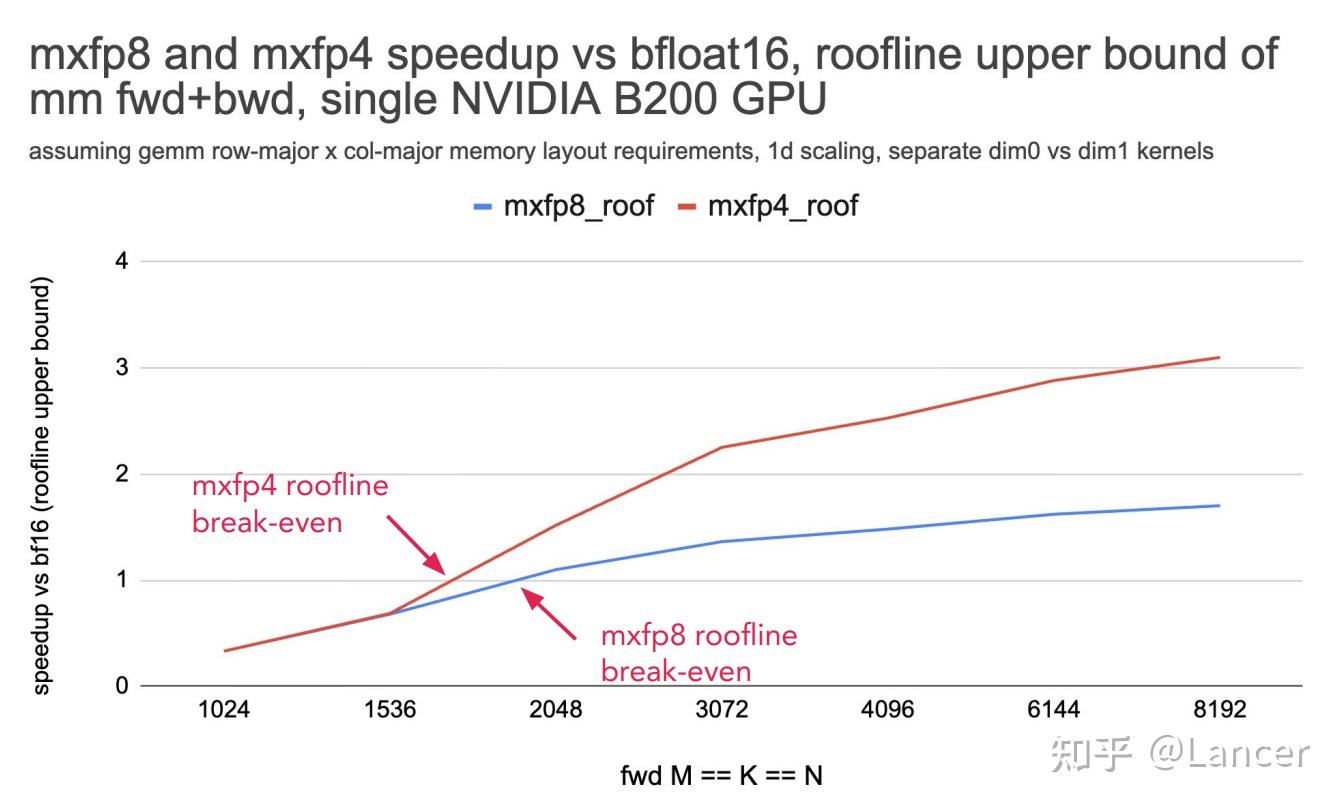

임계치(Threshold) 범위

• mxfp8:
  행렬 크기가 약 2048×2048×2048 이상이어야 성능 이점이 나타난다
  (roofline 모델 기준 상한).
• mxfp4 / nvfp4:
  행렬 크기가 약 1800×1800×1800 이상이어야 성능 이점이 확보된다
  (roofline 모델 기준 상한).

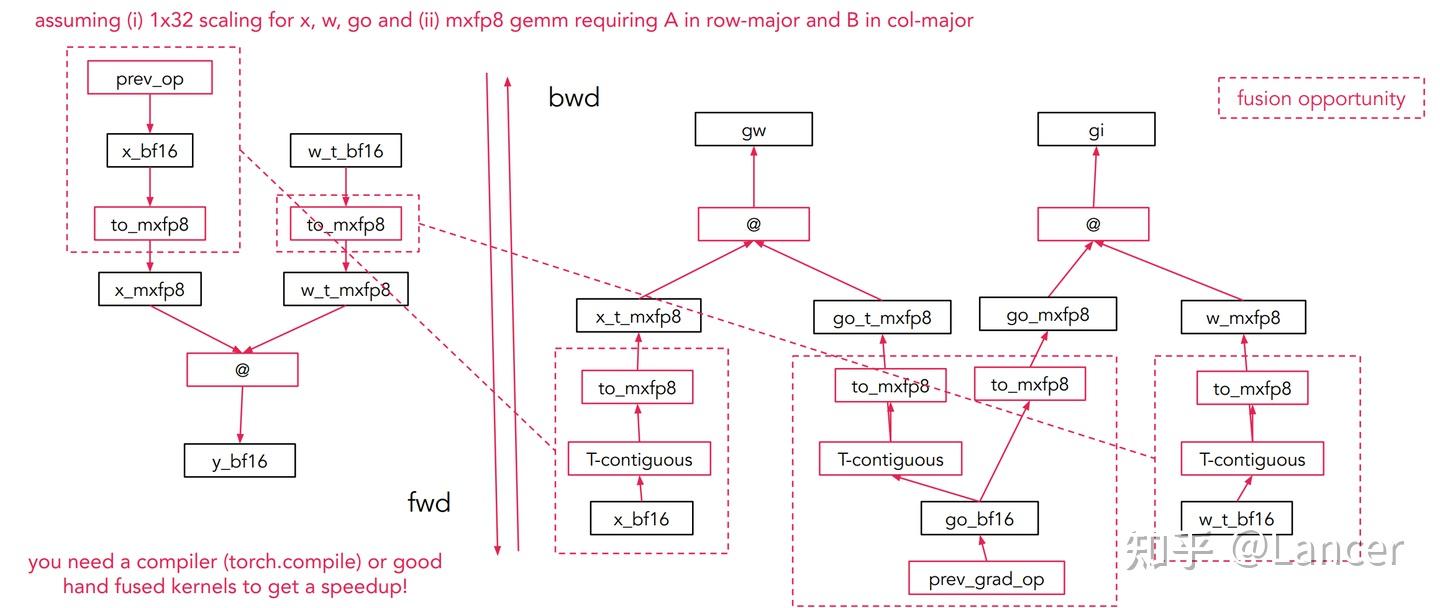

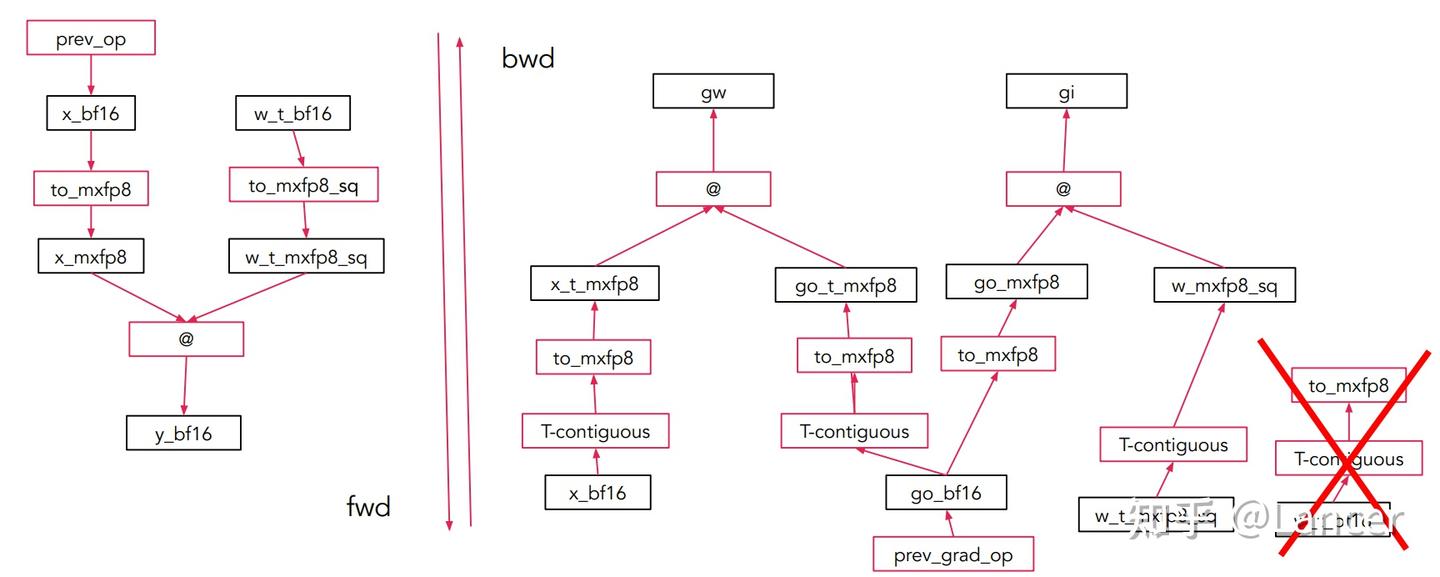

3. 학습 과정에서는 텐서를 여러 번 양자화해야 한다

예를 들어,

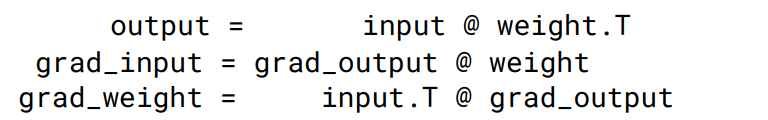

mxfp8 기반의 행렬곱(mm) 연산에서 순전파(forward) 와 역전파(backward) 를 수행하는 경우를 보면 다음과 같다.

저정밀 GEMM 커널은

• 첫 번째 입력은 row-major(행 우선),
• 두 번째 입력은 col-major(열 우선)

형식을 요구한다.

따라서
입력(input), 가중치(weight), 출력 기울기(grad_output)은
각각 row-major 방식과 col-major 방식으로 모두 양자화해야 한다.

그 결과,
순전파·역전파 과정에서 총 6개의 저정밀 텐서(mxfp8 등) 가 생성되며,
이는 데이터 처리의 복잡도를 증가시키는 요인이 된다.

결합(fusion) 필요성

스케일링, 형 변환, GEMM과 같은 여러 연산을
컴파일러(torch.compile 등) 의 도움을 받거나
직접 작성한 fused 커널을 통해 하나로 결합해야 한다.
이렇게 해야 오버헤드를 줄이고 성능을 더욱 향상시킬 수 있다.



4. 최적화 방안: 2D 블록 포맷으로 가중치 양자화 횟수 감소

가중치 행렬 W를 32×32(또는 16×16) 크기의 2차원 블록으로 분할한다.
각 블록은 하나의 scale을 공유하며
(또는 각 행/열 단위로 scale을 공유하도록 설정할 수도 있으나, 레이아웃은 대칭적이다.)

이 방식은,
블록을 전치(transpose)하더라도 메모리 상에서의 scale 해석이 동일하게 유지되기 때문에,
가중치를 한 번만 양자화하면 충분하다.



(2) 추론(Inference) 시나리오

1. 가중치는 한 번만 양자화하면 된다

추론에서는 가중치가 변하지 않기 때문에
추론 전 한 번 양자화해 저장해두면,
추론 시에는 해당 저정밀 가중치를 그대로 사용하면 된다.

실시간으로 양자화해야 하는 것은 활성값(activation) 뿐이므로
전체 양자화 오버헤드가 크게 줄어든다.



2. 스케일링 결합(fusion) 커널은 여전히 핵심

학습과 동일하게,
fused to_mxfp8 / to_nvfp4 커널은 비결합 버전 대비 10배 이상 빠르다.

torch.compile을 활용하거나
직접 fused 커널을 작성하여 스케일링과 변환 과정을 통합해야 한다.



3. nvfp4는 글로벌 스케일 인자를 오프라인에서 보정해야 한다

nvfp4 형식은 전역 FP32 스케일 인자 1개가 필요하다.
이 값은 추론 전에 오프라인(calibration) 으로 계산할 수 있으며
(예: 추론용 검증 데이터셋으로 보정)
실시간 계산이 필요 없으므로 추론 단계의 오버헤드를 감소시킨다.



4. GEMM 행렬 크기가 충분히 커야 한다

행렬 크기가 작으면 스케일 및 변환 비용이 이득을 상쇄하므로
저정밀 형식의 성능 향상을 얻기 위해서는
충분히 큰 행렬 크기가 필요하다.



동적인 활성값(activation) 양자화가 필요한 추론 환경에서는
행렬 크기가 1024×1024×1024 또는 2048×2048×2048 이상이어야
양자화 오버헤드를 상쇄하고 성능 가속을 얻을 수 있다.

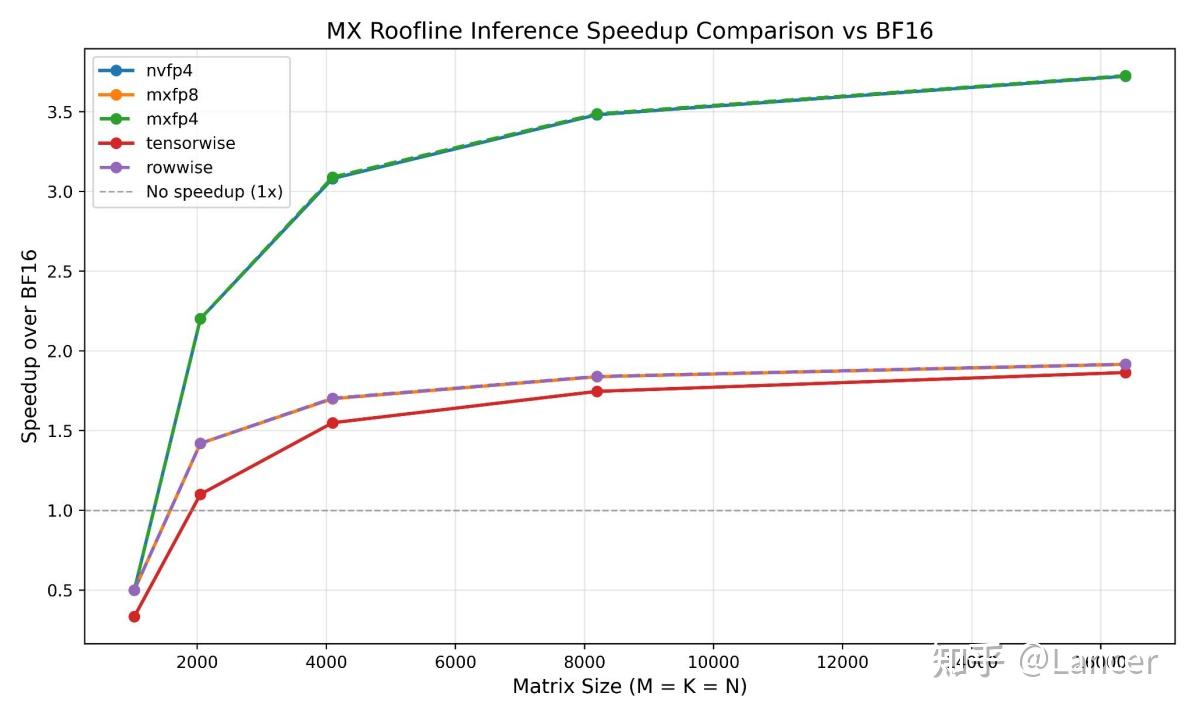

Roofline 모델을 보면,
행렬 크기가 커질수록 mxfp8, mxfp4, nvfp4의 가속 비율은 더욱 높아지며,

• nvfp4는 최대 약 3.5배,
• mxfp8은 최대 약 2배
  가속 효과를 보인다.



참고 문헌

• mxfp8, mxfp4, nvfp4 formats and applications in PyTorch, PyTorch Conference 2025
• Recipes for Pre-training LLMs with MXFP8
• Pretraining Large Language Models with NVFP4
• Quartet: Native FP4 Training Can Be Optimal for Large Language Models
